| MATERIAL |
FINISH |
STEEL METAL SHEET (SCP-1)
ALUMINUM (A-1050P)
STAINLESS STEEL (STSP-304)
|
PAINTING
PAINTING ANODIC
ANODIC |
|
|
|

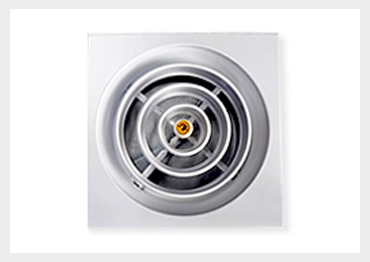

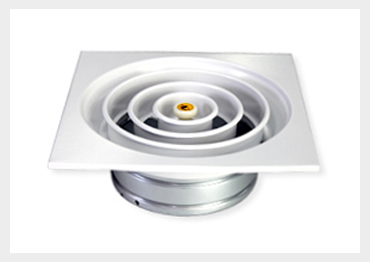

직사각 Diffuser는 다양화 되고 있는 건축물에 적합한 구조로 디자인된 제품으로 미려한 외관
압력강화, 소음. 기류확산 및 도달거리가 우수한 제품으로 널리 사용되고 있습니다.
|
 |
| ㆍ |
360˚ 방향으로 취출되는 고정형입니다.
|
ㆍ |
Diffuser의 전면에서 내부날개를 분리 할 수 있으며 내부 날개를 분리하지 않은 상태에서
풍량 조절이 가능합니다. |
|
|
| |
 |
|

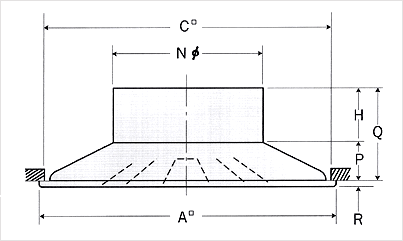

단위m/m |
|
|
| MODEL |
N Ø(넥크)
|
C Ø(타공) |
A▣(외경) |
H(링높이) |
P(전면높이) |
Q(총높이) |
R(오버랩) |
날개수 |
| SND-150 |
150 |
260 |
300 x 300 |
60 |
50 |
110 |
5 |
3 |
| SND-200 |
200 |
260 |
300 x 300 |
60 |
57 |
117 |
5 |
3 |
| SND-250 |
250 |
365 |
410 x 410 |
100 |
50 |
150 |
5 |
4 |
|
|
※ 전면 Size(A)는 가ㆍ감이 가능합니다.
※ 명시되지 않은 중간 Size도 제작이 가능하므로 기타사항은 당사 기술부에 문의 바랍니다.
|
| |
