MATERIAL
FINISH
STEEL METAL SHEET (SCP-1)
ALUMINUM (A-1050P)
STAINLESS STEEL (STSP-304)
PAINTING
PAINTING ANODIC
ANODIC
250 x 100D
250 x 125D
250 x 150D

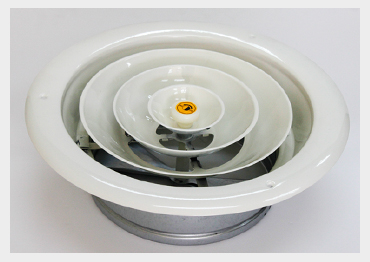

RD TYPE DIFFUSER는 OVERLAP MARGIN으로 되어 있어 천정면과 조화를 이룰수 있어 외관이 미려하며
압력강화, 소음, 기류확산 및 도달거리가 우수한 제품으로 널리 사용되고 있습니다.
ㆍ
360˚ 방향으로 취출되는 고정형입니다.
ㆍ
Diffuser의 전면에서 CORE를 분리 할 수 있으며 CORE를 분리하지 않은 상태에서 VOLUM CONTROL이 가능합니다.

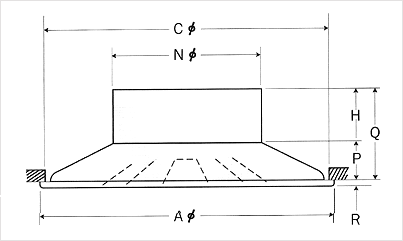

단위m/m
MODEL
N Ø(넥크)
C Ø(타공)
A◎Ø(외경)
H(링높이)
P(전면높이)
Q(총높이)
R(오버랩)
RD-125
120
270
320
60
40
100
3
RD-150
145
270
320
60
40
100
3
RD-200
195
270
320
60
40
100
3
RD-250
245
375
420
70
52
122
3
RD-300
295
420
480
70
64
134
3
RD-350
345
490
550
70
75
145
3
RD-400
395
600
650
70
102
172
3
※ 명시되지 않은 중간 Size도 제작이 가능하므로 기타사항은 당사 기술부에 문의 바랍니다.
형식
사양
NECK 풍속 (m/s)
3.0
3.5
4.0
4.5
5.0
6.0
7.0
8.0
9.0
RD-125
풍 량 (CMH)
140
160
183
206
230
275
320
360
410
정 압(mmAq)
1.5
1.8
2.2
2.6
3.2
4.5
6.0
8.0
9.6
확산반경 (M)
0.9-1.5
0.9-1.5
2.2
2.6
3.2
4.5
6.0
8.0
9.6
발생소음 (Db)
20
23
28
33
37
40
44
RD-150
풍 량 (CMH)
196
230
235
300
325
390
450
530
590
정 압(mmAq)
0.5
0.7
0.9
1.2
1.4
2.0
2.7
3.5
3.6
확산반경 (M)
0.9-1.5
0.9-1.5
0.9-1.8
0.9-1.8
0.9-2.1
1.2-2.4
1.5-3.1
1.8-3.7
1.9-4.3
발생소음 (Db)
20
23
28
33
37
40
44
RD-200
풍 량 (CMH)
350
410
470
530
585
700
815
935
1050
정 압(mmAq)
0.5
0.7
0.9
1.2
1.4
2.0
2.7
3.5
3.6
확산반경 (M)
0.9-2.0
1.2-2.1
1.2-2.4
1.2-2.7
1.5-3.1
1.5-3.7
1.8-4.0
2.1-4.6
2.7-5.5
발생소음 (Db)
20
23
28
33
37
40
44
RD-250
풍 량 (CMH)
550
640
730
825
915
1095
1280
1460
1640
정 압(mmAq)
0.5
0.7
0.9
1.2
1.4
2.0
2.7
3.5
3.6
확산반경 (M)
1.3-3.0
1.5-3.4
1.8-3.7
1.8-4.0
2.1-4.3
2.4-4.9
2.4-5.5
3.1-3.6
3.4-6.7
발생소음 (Db)
20
23
28
33
37
40
44
RD-300
풍 량 (CMH)
790
920
1055
1185
1315
1580
1840
2105
2360
정 압(mmAq)
0.5
0.7
0.9
1.2
1.4
2.0
2.7
3.5
3.6
확산반경 (M)
1.7-3.9
2.1-4.3
2.1-4.6
2.4-4.9
2.4-5.2
2.7-5.8
3.1-6.4
3.7-7.6
4.0-8.2
발생소음 (Db)
20
23
28
33
37
40
44
RD-350
풍 량 (CMH)
1070
1250
1430
1610
1785
2140
2500
2860
3045
정 압(mmAq)
0.5
0.7
0.9
1.2
1.4
2.0
2.7
3.5
3.6
확산반경 (M)
2.2-4.8
2.4-5.2
2.7-5.5
2.7-5.8
3.1-6.4
3.7-7.3
4.0-8.2
4.6-9.2
5.2-10.7
발생소음 (Db)
20
23
28
33
37
40
44
RD-400
풍 량 (CMH)
1400
1630
1865
2100
2330
2800
3265
3730
3800
정 압(mmAq)
0.5
0.7
0.9
1.2
1.4
2.0
2.7
3.5
3.6
확산반경 (M)
2.8-5.7
3.4-6.7
3.7-6.7
4.0-7.9
4.3-8.5
4.6-9.2
4.6-9.8
4.9-10.1
5.2-10.4
발생소음 (Db)
20
23
28
33
37
40
44
RD-450
풍 량 (CMH)
2050
2360
2660
2955
3250
3540
3840
4135
4430
정 압(mmAq)
0.5
0.7
0.9
1.2
1.4
2.0
2.7
3.5
3.6
확산반경 (M)
3.2-5.5
3.4-6.7
3.7-7.6
4.0-7.9
4.3-8.5
4.6-9.8
5.2-10.4
5.8-11.6
5.5-12
발생소음 (Db)
20
23
28
33
37
40
44
※ 확산반경은 취출기류의 풍속이 0.5m/s, 0.25m/s 일때 위치에서의 거리입니다.
※ Db의 값은 토출구의 음향 Power Level 에서 실내확산 감쇠량 8db를 제외한 값이며 Db-20 이하는 표기하지 않았습니다.
