MATERIAL
FINISH
STEEL METAL SHEET (SCP-1)
ALUMINUM (A-1050P)
STAINLESS STEEL (STSP-304)
PAINTING
PAINTING ANODIC
ANODIC

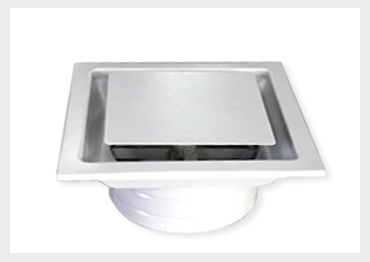

사각팬 DIFFUSER는 팬을 상하로 조절하여 공기의 유동을 균일하게 처리할 수 있는 구조이며 냉방과 난방의 기류 변화
에 따라 팬을 조절하여 수평및 수직, 도달거리를 원활히 조절할 수 있는 구조이며 특히 천정높이가 낮은 건물에 사용합니다.
ㆍ
360˚ 방향으로 취출되는 고정형입니다.
ㆍ
날개를 분리하여 풍량조절이 가능합니다.

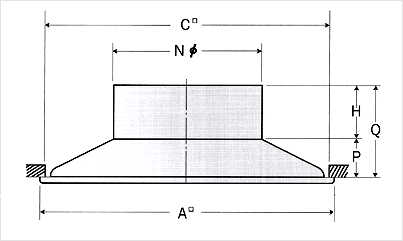

단위m/m
MODEL
N Ø(넥크)
CØ(타공)
A◎Ø(외경)
H(링높이)
P(전면높이)
Q(총높이)
R(오버랩)
SSPD-150
145
260
300
100
35
135
14
SSPD-200
195
260
300
100
35
135
14
SSPD-250
245
430
410
100
75
175
14
SSPD-300
295
430
460
100
75
175
14
SSPD-350
345
570
600
125
755
200
14
SSPD-400
395
570
600
125
75
200
14
※ Face Frame(A)가ㆍ감이 가능합니다.
※ 명시되지 않은 중간 Size(N Ø) 도 제작이 가능하므로 기타사항은 당사 기술부에 문의바랍니다.
규격
구분
NECK 풍 속 (m/s)
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
7.5
8.0
SSPD-150
풍 량(CMH)
205
240
275
310
345
380
410
445
480
515
550
정압손실(mmAq)
수직
0.8
1.1
1.4
1.8
2.2
2.6
3.1
3.7
4.3
4.9
5.6
수평
0.3
0.4
0.5
0.7
0.8
1.0
1.2
1.4
1.6
1.9
2.1
도달거리(m)
수직
1.6
1.9
2.2
2.5
2.9
3.2
3.6
4.0
4.3
4.7
5.1
확산반경(m)
수평
0.7
0.8
0.9
1.0
1.0
1.1
1.2
1.3
1.4
1.5
1.6
소음치 (NC)
수직
-
21.0
25.0
28.0
30.5
33.5
35.5
37.5
39.5
41.5
43.5
수평
-
21.0
25.0
28.0
30.5
33.5
35.5
37.5
39.5
41.5
43.5
SSPD-200
풍 량(CMH)
360
425
485
545
605
665
725
785
845
905
970
정압손실(mmAq)
수직
1.0
1.3
1.7
2.1
2.6
3.2
3.8
4.5
5.2
5.9
6.4
수평
0.5
0.7
0.9
1.1
1.4
1.7
2.0
2.4
2.8
3.2
3.6
도달거리(m)
수직
2.0
2.4
2.8
3.2
3.6
4.1
4.5
5.0
5.4
5.9
6.4
확산반경(m)
수평
0.8
0.9
1.0
1.2
1.3
1.4
1.5
1.6
1.8
1.9
2.0
소음치 (NC)
수직
-
23.5
27.5
30.5
33.0
36.0
38.0
40.0
42.0
44.0
46.0
수평
-
23.5
27.5
30.5
33.0
36.0
38.0
40.0
42.0
44.0
46.0
SSPD-250
풍 량(CMH)
555
650
740
835
925
1020
1110
1205
1295
1390
1480
정압손실(mmAq)
수직
0.7
0.9
1.2
1.5
1.9
2.2
2.7
3.1
3.6
4.2
4.7
수평
0.3
0.4
0.6
0.7
0.9
1.1
1.3
1.6
1.8
2.1
2.4
도달거리(m)
수직
2.3
2.8
3.2
3.8
4.3
4.8
5.4
5.9
6.4
7.1
7.7
확산반경(m)
수평
0.9
1.1
1.3
1.5
1.7
1.8
2.0
2.2
2.4
2.6
2.8
소음치 (NC)
수직
21.5
25.5
29.5
32.5
35.0
37.0
40.0
42.0
44.0
46.0
48.0
수평
21.5
25.5
29.5
32.5
35.0
38.0
40.0
42.0
44.0
46.0
48.0
SSPD-300
풍 량(CMH)
810
945
1080
1215
1350
1485
1620
1755
1890
2025
2160
정압손실(mmAq)
수직
0.9
1.2
1.6
2.0
2.4
3.0
3.5
4.1
4.8
5.5
6.3
수평
0.4
0.6
0.7
0.9
1.1
1.4
1.7
1.9
2.2
2.6
2.9
도달거리(m)
수직
3.6
4.4
5.1
6.0
6.9
7.7
8.6
.9.5
10.5
11.6
12.7
확산반경(m)
수평
1.2
1.5
1.7
2.0
2.3
2.6
2.9
3.2
3.6
3.9
4.3
소음치 (NC)
수직
23.0
27.0
31.0
34.0
36.5
38.5
41.5
43.5
45.5
47.5
49.5
수평
23.0
27.0
31.0
34.0
36.5
39.5
41.5
43.5
45.5
47.5
49.5
SSPD-350
풍 량(CMH)
1100
1280
1465
1650
1830
2015
2195
2380
2565
2745
2930
정압손실(mmAq)
수직
0.9
1.2
1.6
2.0
2.5
3.1
3.6
4.3
4.9
5.7
6.5
수평
0.4
0.5
0.7
0.9
1.1
1.3
1.5
1.8
2.1
2.4
2.7
도달거리(m)
수직
4.8
5.9
6.9
7.0
8.2
10.5
11.8
13.0
14.2
15.5
16.9
확산반경(m)
수평
1.4
1.8
2.2
2.6
3.0
..5
4.0
4.5
5.0
5.6
6.2
소음치 (NC)
수직
24.5
28.5
32.5
35.5
38.0
40.0
43.0
45.0
47.0
49.0
51.0
수평
24.5
28.5
32.5
35.5
38.0
41.0
43.0
45.0
47.0
49.0
51.0
SSPD-375
풍 량(CMH)
1275
1490
1700
1915
2130
2340
2555
2765
2980
3190
3405
정압손실(mmAq)
수직
0.9
1.3
1.7
2.1
2.6
3.1
3.7
4.4
5.1
5.9
6.7
수평
0.4
0.5
0.6
0.8
1.0
1.2
1.5
1.7
2.0
2.3
2.6
도달거리(m)
수직
6.2
7.5
8.8
10.1
11.5
13.0
14.6
16.2
17.8
19.5
21.2
확산반경(m)
수평
1.6
2.0
2.4
3.0
3.5
4.0
4.5
5.1
5.7
6.5
7.2
소음치 (NC)
수직
25.0
29.0
33.0
36.0
38.5
40.5
43.5
45.5
47.5
49.5
51.5
수평
25.0
29.0
33.0
36.0
38.5
41.5
43.5
45.5
47.5
49.5
51.5
