 MATERIAL  FINISH

 STEEL METAL SHEET (SCP-1)
 ALUMINUM (A-1050P)
 STAINLESS STEEL (STSP-304)

 PAINTING
 PAINTING ANODIC
 ANODIC



250 x 100D
250 x 125D
250 x 150D

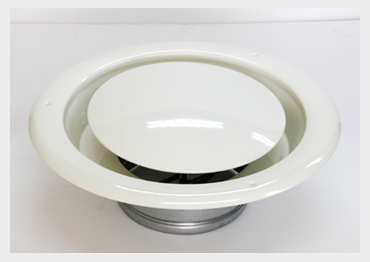

Round Pan Diffuser는 팬을 상하로 조절하여 공기의 유동을 균일하게 처리할 수 있는 구조로서 냉방과 난방의 기류변화에 따라
Pan을 조절할 수 있는 구조이며 특히 풍량이 많이 요구되는 백화점 매장 등에 사용을 권장합니다.



360˚ 방향으로 취출되는 고정형입니다.
냉ㆍ난방시 CORE조절이 가능합니다.

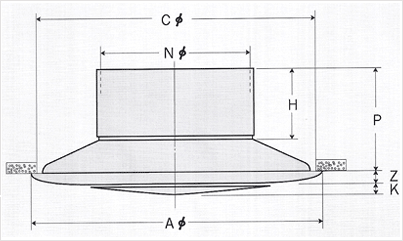

  단위m/m
MODEL A◎Ø(외경) CØ(타공) NØ(넥크) P(전면높이) H(링높이) Z K
RPD-150 320 270 145 105 60 4 14
RPD-200 320 270 195 112 60 6 17
RPD-250 420 375 245 124 60 6 19
RPD-300 480 420 295 135 60 8 20
RPD-350 550 490 345 172 60 8 22
RPD-400 650 600 395 172 60 10 27

규격 구분 NECK 풍 속 (m/s)
3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0
RPD-150 풍 량(CMH) 205 240 275 310 345 380 410 445 480 515 550
정압손실(mmAq) 수직 1.7 2.3 3.1 3.9 4.8 5.8 6.9 8.1 9.4 10.8 12.3
수평 0.4 0.5 0.5 0.8 1.0 1.2 1.4 1.7 2.0 2.3 2.6
도달거리(m) 수직 3.4 3.8 4.2 4.6 4.9 5.3 5.6 5.9 6.2 6.5 6.9
확산반경(m) 수평 0.6 0.8 0.9 1.0 1.2 1.3 1.4 1.5 1.7 1.8 1.9
발생소음(Db) 수직 20.0 24.5 28.0 31.5 34.0 37.0 39.5 41.5 43.5 45.5 47.5
수평 - 20.5 24.0 27.0 30.0 33.0 35.0 37.0 39.0 41.0 43.0
RPD-200 풍 량(CMH) 360 425 485 545 605 665 725 785 845 905 970
정압손실(mmAq) 수직 2.0 2.8 3.6 4.8 5.6 6.8 8.1 9.5 11.1 12.7 14.5
수평 0.5 0.7 1.0 1.2 1.5 1.8 2.2 2.5 2.9 3.4 3.8
도달거리(m) 수직 3.6 4.1 4.6 5.0 5.5 6.0 6.4 6.8 7.3 7.6 8.1
확산반경(m) 수평 1.0 1.2 1.3 1.5 1.7 1.8 1.9 2.1 2.3 2.4 2.6
발생소음(Db) 수직 22.5 27.0 30.5 34.0 36.5 39.5 42.0 44.0 46.0 48.0 50.0
수평 - 23.0 26.5 29.5 32.5 35.5 37.5 39.5 41.5 43.5 45.5
RPD-250 풍 량(CMH) 555 650 740 835 925 1020 1110 1205 1295 1390 1480
정압손실(mmAq) 수직 1.7 2.4 3.1 3.9 4.9 5.9 7.0 8.2 9.5 10.9 12.4
수평 0.5 0.6 0.8 1.0 1.3 1.5 1.8 2.1 2.5 2.8 3.2
도달거리(m) 수직 3.8 4.4 4.8 5.3 5.9 6.4 6.9 7.3 7.8 8.3 8.8
확산반경(m) 수평 1.1 1.3 1.5 1.7 1.9 2.1 2.4 2.6 2.8 3.0 3.3
발생소음(Db) 수직 24.5 29.0 32.5 36.0 38.5 41.5 44.0 46.0 48.0 50.5 52.0
수평 20.5 25.0 28.5 31.5 34.5 37.5 39.5 41.5 43.5 45.5 47.5
RPD-300 풍 량(CMH) 810 945 1080 1215 1350 1485 1620 1755 1890 2025 2160
정압손실(mmAq) 수직 1.8 2.4 3.1 4.0 4.9 5.9 7.1 8.3 9.6 11.0 12.5
수평 0.5 0.7 0.9 1.1 1.4 1.7 2.0 2.4 2.7 3.1 3.6
도달거리(m) 수직 4.0 4.5 5.0 5.6 6.2 6.7 7.2 7.8 8.4 8.9 9.4
확산반경(m) 수평 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 3.2 4.2
발생소음(Db) 수직 26.0 30.5 34.0 37.5 40.0 43.0 45.5 47.5 49.5 51.5 53.5
수평 22.0 26.5 30.0 33.0 36.0 39.0 41.0 43.0 45.0 47.0 49.0
RPD-350 풍 량(CMH) 1100 1280 1465 1650 1830 2015 2195 2380 2565 2745 2930
정압손실(mmAq) 수직 1.8 2.5 3.2 4.1 5.1 6.1 7.3 8.5 9.9 11.4 12.9
수평 0.6 0.8 1.1 1.3 1.7 2.0 2.4 2.8 3.2 3.7 4.2
도달거리(m) 수직 4.2 4.8 5.4 6.0 6.7 7.3 7.9 8.6 9.2 9.9 10.6
확산반경(m) 수평 1.5 1.7 1.9 2.2 2.4 2.6 2.9 3.1 3.4 3.6 3.8
발생소음(Db) 수직 27.5 32.0 35.5 39.0 41.5 44.5 47.0 49.0 51.0 53.0 55.0
수평 23.5 28.0 31.5 34.5 37.5 40.5 42.5 44.5 46.5 48.5 50.5
RPD-400 풍 량(CMH) 1410 1645 1880 2115 2355 2590 2825 3060 3295 3530 3765
정압손실(mmAq) 수직 2.0 2.7 3.5 4.5 5.5 6.7 7.9 9.3 10.8 12.4 14.1
수평 0.6 0.9 1.1 1.4 1.8 2.1 2.5 3.0 3.4 4.0 4.5
도달거리(m) 수직 4.8 5.7 6.4 7.3 8.1 8.9 9.8 10.6 11.5 12.4 13.3
확산반경(m) 수평 2.0 2.3 2.6 2.9 3.1 3.4 3.7 4.0 4.2 4.5 4.8
발생소음(Db) 수직 28.5 33.0 36.5 40.0 42.5 45.5 48.0 50.0 52.0 54.0 56.0
수평 24.5 29.0 32.5 35.5 38.5 41.5 43.5 45.5 47.5 49.5 51.5
