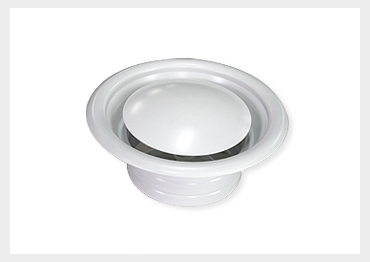

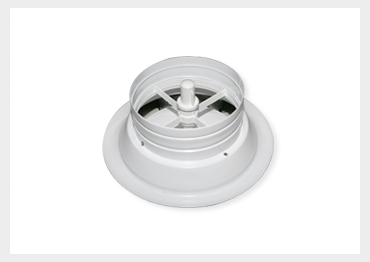

ROUND PAN 3 BUTTON DIFFUSER
MATERIAL FINISH

STEEL METAL SHEET (SCP-1)
ALUMINUM (A-1050P)
STAINLESS STEEL (STSP-304)

 PAINTING
PAINTING ANODIC
ANODIC


난방시에는 실내공기가 상부로 올라가는 상승작용이 일어나서 취출 공기역시 수평 취출시는 하부의 거주 구역까지 도달하지 않고 상승되어 상부에 난방 기류가 정체되어 실내 주거 환경이 온열 얻기가 어려웠다.
냉방시에는 기류가 직선으로 하강하여 생활공간에 유입되는 기류속도가 상승되고 주거공간에 불쾌감이 많았다.

대공간에서도 기류 분배 방식의 단점을 냉,난방시 기류취출을 본사가 개별한 3단 디퓨져를 사용자가 연중 어느때든지 누구든지 팬을 손쉽게 누르기만 하면 조작이 가능하다.

공기 흐름을 1단 2단 3단으로 수평, 수직노출을 상하로 조절하여 도달거리를 원활하게 도달할 수 있는 구조이며, 특히 천정높이에 상관없이 사용가능하다. 쇼핑몰, 백화점, 병원, 터미널, 사무실에 사용이 적합하다.



단위m/m

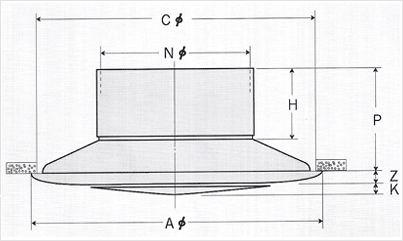

MODEL A Φ CΦ NΦ P H Z K
RPD-150 320 270 145 105 60 4 14
RPD-200 320 270 195 112 60 6 17
RPD-250 420 375 245 124 60 6 19
RPD-300 480 420 295 135 60 8 20
RPD-350 550 490 345 172 60 8 22
RPD-400 650 600 395 172 60 10 27

규격 구분 NECK 풍 속 (m/s)
3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0
RPD-150 풍 량(CMH) 205 240 275 310 345 380 410 445 480 515 550
정압손실(mmAq) 수직 1.7 2.3 3.1 3.9 4.8 5.8 6.9 8.1 9.4 10.8 12.3
수평 0.4 0.5 0.5 0.8 1.0 1.2 1.4 1.7 2.0 2.3 2.6
도달거리(m) 수직 3.4 3.8 4.2 4.6 4.9 5.3 5.6 5.9 6.2 6.5 6.9
확산반경(m) 수평 0.6 0.8 0.9 1.0 1.2 1.3 1.4 1.5 1.7 1.8 1.9
발생소음(Db) 수직 20.0 24.5 28.0 31.5 34.0 37.0 39.5 41.5 43.5 45.5 47.5
수평 - 20.5 24.0 27.0 30.0 33.0 35.0 37.0 39.0 41.0 43.0
RPD-200 풍 량(CMH) 360 425 485 545 605 665 725 785 845 905 970
정압손실(mmAq) 수직 2.0 2.8 3.6 4.8 5.6 6.8 8.1 9.5 11.1 12.7 14.5
수평 0.5 0.7 1.0 1.2 1.5 1.8 2.2 2.5 2.9 3.4 3.8
도달거리(m) 수직 3.6 4.1 4.6 5.0 5.5 6.0 6.4 6.8 7.3 7.6 8.1
확산반경(m) 수평 1.0 1.2 1.3 1.5 1.7 1.8 1.9 2.1 2.3 2.4 2.6
발생소음(Db) 수직 22.5 27.0 30.5 34.0 36.5 39.5 42.0 44.0 46.0 48.0 50.0
수평 - 23.0 26.5 29.5 32.5 35.5 37.5 39.5 41.5 43.5 45.5
RPD-250 풍 량(CMH) 555 650 740 835 925 1020 1110 1205 1295 1390 1480
정압손실(mmAq) 수직 1.7 2.4 3.1 3.9 4.9 5.9 7.0 8.2 9.5 10.9 12.4
수평 0.5 0.6 0.8 1.0 1.3 1.5 1.8 2.1 2.5 2.8 3.2
도달거리(m) 수직 3.8 4.4 4.8 5.3 5.9 6.4 6.9 7.3 7.8 8.3 8.8
확산반경(m) 수평 1.1 1.3 1.5 1.7 1.9 2.1 2.4 2.6 2.8 3.0 3.3
발생소음(Db) 수직 24.5 29.0 32.5 36.0 38.5 41.5 44.0 46.0 48.0 50.5 52.0
수평 20.5 25.0 28.5 31.5 34.5 37.5 39.5 41.5 43.5 45.5 47.5
RPD-300 풍 량(CMH) 810 945 1080 1215 1350 1485 1620 1755 1890 2025 2160
정압손실(mmAq) 수직 1.8 2.4 3.1 4.0 4.9 5.9 7.1 8.3 9.6 11.0 12.5
수평 0.5 0.7 0.9 1.1 1.4 1.7 2.0 2.4 2.7 3.1 3.6
도달거리(m) 수직 4.0 4.5 5.0 5.6 6.2 6.7 7.2 7.8 8.4 8.9 9.4
확산반경(m) 수평 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 3.2 4.2
발생소음(Db) 수직 26.0 30.5 34.0 37.5 40.0 43.0 45.5 47.5 49.5 51.5 53.5
수평 22.0 26.5 30.0 33.0 36.0 39.0 41.0 43.0 45.0 47.0 49.0
RPD-350 풍 량(CMH) 1100 1280 1465 1650 1830 2015 2195 2380 2565 2745 2930
정압손실(mmAq) 수직 1.8 2.5 3.2 4.1 5.1 6.1 7.3 8.5 9.9 11.4 12.9
수평 0.6 0.8 1.1 1.3 1.7 2.0 2.4 2.8 3.2 3.7 4.2
도달거리(m) 수직 4.2 4.8 5.4 6.0 6.7 7.3 7.9 8.6 9.2 9.9 10.6
확산반경(m) 수평 1.5 1.7 1.9 2.2 2.4 2.6 2.9 3.1 3.4 3.6 3.8
발생소음(Db) 수직 27.5 32.0 35.5 39.0 41.5 44.5 47.0 49.0 51.0 53.0 55.0
수평 23.5 28.0 31.5 34.5 37.5 40.5 42.5 44.5 46.5 48.5 50.5
RPD-400 풍 량(CMH) 1410 1645 1880 2115 2355 2590 2825 3060 3295 3530 3765
정압손실(mmAq) 수직 2.0 2.7 3.5 4.5 5.5 6.7 7.9 9.3 10.8 12.4 14.1
수평 0.6 0.9 1.1 1.4 1.8 2.1 2.5 3.0 3.4 4.0 4.5
도달거리(m) 수직 4.8 5.7 6.4 7.3 8.1 8.9 9.8 10.6 11.5 12.4 13.3
확산반경(m) 수평 2.0 2.3 2.6 2.9 3.1 3.4 3.7 4.0 4.2 4.5 4.8
발생소음(Db) 수직 28.5 33.0 36.5 40.0 42.5 45.5 48.0 50.0 52.0 54.0 56.0
수평 24.5 29.0 32.5 35.5 38.5 41.5 43.5 45.5 47.5 49.5 51.5
