MATERIAL
FINISH
STEEL METAL SHEET (SCP-1)
ALUMINUM (A-1050P)
STAINLESS STEEL (STSP-304)
PAINTING
PAINTING ANODIC
ANODIC

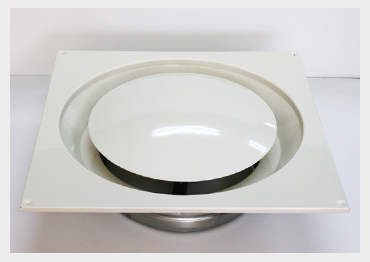

사각원팬 Diffuser는 팬을 상하로 조절하여 공기의 유동을 균일하게 처리할 수 있는 구조이며 냉방과 난방
의 기류변화에 따라 팬을 조절하여 수평 및 수직 도달거리를 원활히 조절할 수 있는 구조이며 특히 천정높이가
낮은 백화점등에 사용되고 있습니다.
ㆍ
전면 후레임이 사각타입으로 제작되어 기존건물에 적합하도록 디자인된 제품입니다.
ㆍ
360˚ 방향으로 취출되는 상하조절형 입니다.

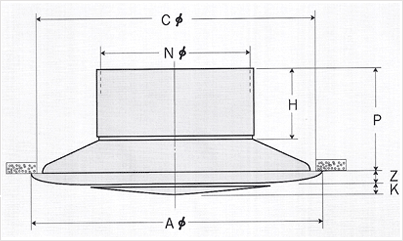

단위m/m
MODEL
N Ø(넥크)
C Ø(타공)
A ◎Ø(외경)
H(링높이)
P(전면높이)
Q(총높이)
R(오버랩)
SRPD-125
120
270
320
60
40
100
3
SRPD-150
145
270
320
60
40
100
3
SRPD-200
195
270
320
60
40
100
3
SRPD-250
245
375
420
70
52
122
3
SRPD-300
295
420
480
70
64
134
3
SRPD-350
345
550
600
70
75
145
3
SRPD-400
395
550
600
70
102
172
3
※ Face Frame(A)가ㆍ감이 가능합니다.
※ 명시되지 않은 중간 Size(N Φ) 도 제작이 가능하므로 기타사항은 당사 기술부에 문의바랍니다.
SIZE
항목
NECK 풍속 (m/s)
30 36 43 50
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
7.5
8.0
8.5
9.0
9.5
10.0
SRPD-150
풍 량 (CMH)
228
265
300
335
365
400
430
465
500
55
565
600
635
665
정 압(mmAq)
1.3
1.7
2.2
2.8
3.35
4.00
4.75
5.50
6.35
7.2
8.3
9.2
10.3
11.5
도달거리(M)
0.95
1.15
1.18
1.28
1.37
1.5
1.62
1.70
1.82
1.95
2.08
2.15
2.3
2.42
SRPD-200
풍 량 (CMH)
405
468
525
585
645
705
760
820
880
940
1000
1055
115
1175
정 압(mmAq)
1.32
1.73
2.22
2.82
3.57
4.25
5.00
5.70
6.55
7.4
8.5
9.4
10.5
11.7
도달거리(M)
1.25
1.40
1.55
1.7
1.85
1.98
2.15
2.3
2.45
2.6
2.75
2.9
3.05
3.2
SRPD-250
풍 량 (CMH)
635
725
815
905
1000
1090
1180
1275
1360
1455
1545
1635
1725
1820
정 압(mmAq)
1.33
1.74
2.23
2.83
3.58
4.26
5.01
5.71
6.56
7.41
8.52
9.42
10.51
11.71
도달거리(M)
1.6
1.7
1.95
2.13
2.3
2.55
2.67
2.88
3.05
3.22
3.45
3.6
3.75
3.9
SRPD-300
풍 량 (CMH)
915
1045
1175
1305
1440
1570
1700
1830
1920
2090
2220
2350
2490
2620
정 압(mmAq)
1.34
1.75
2.24
2.84
3.59
4.27
5.02
5.72
6.55
7.42
8.51
9.41
10.50
11.70
도달거리(M)
1.92
2.13
2.3
2.55
2.80
3.05
3.2
3.35
3.5
3.67
3.83
3.98
4.03
4.20
SRPD-350
풍 량 (CMH)
1250
1425
1620
1785
1965
2140
2320
2500
2680
2680
3040
3210
3400
3570
정 압(mmAq)
1.32
1.71
2.21
2.81
3.34
4.01
4.76
5.51
6.46
7.31
8.41
9.31
10.41
11.61
도달거리(M)
2.3
2.5
2.7
3.0
3.3
3.6
3.9
4.2
4.5
4.8
5.1
5.4
5.7
6.0
SRPD-400
풍 량 (CMH)
1600
1830
2050
2280
2510
2740
2970
3200
3430
3660
3880
4120
4340
4570
정 압(mmAq)
1.33
1.72
2.23
2.82
3.37
4.02
4.78
5.52
6.38
7.21
8.32
9.21
10.32
11.54
도달거리(M)
2.5
2.85
3.1
3.45
3.8
4.15
4.5
4.85
5.2
5.55
5.9
6.25
6.6
6.95
SRPD-450
풍 량 (CMH)
2300
2630
2950
3280
3610
3950
4270
4600
4930
5250
5580
5920
6240
6580
정 압(mmAq)
1.35
1.78
2.24
2.83
3.37
4.21
4.79
5.51
6.36
7.23
8.34
9.23
10.33
11.53
도달거리(M)
2.85
3.25
3.6
3.95
4.3
4.6
4.95
5.3
5.6
5.95
6.3
6.65
7.0
7.3
※ 확산반경은 취출기류의 풍속이 0.5m/s, 0.25m/s 일때 위치에서의 거리입니다.
※ NC의 값은 토출구의 음향 Power Level에서 실내확산 감쇠량 8dB를 제외한 값이며 NC-20 이하는 표기하지 않습니다.
