※ 직사각형 300 x 450
※ 직사각형 300 x 600
MATERIAL
FINISH
STEEL METAL SHEET (SCP-1)
ALUMINUM (A-1050P)
STAINLESS STEEL (STSP-304)
PAINTING
PAINTING ANODIC
ANODIC

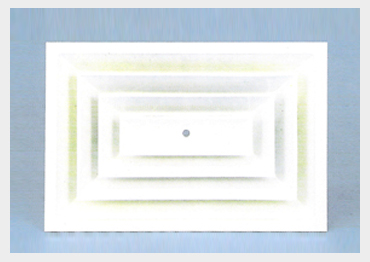

직사각 Diffuser는 다양화 되고 있는 건축물에 적합한 구조로 디자인된 제품으로 미려한 외관 압력강화, 소음. 기류확산 및 도달거리가 우수한 제품으로 널리 사용되고 있습니다.
ㆍ
360˚ 방향으로 취출되는 고정형입니다.
ㆍ
Diffuser의 전면에서 내부날개를 분리 할 수 있으며 내부 날개를 분리하지 않은 상태에서
풍량 조절이 가능합니다.
단위m/m
MODEL
N Ø(넥크)
C Ø(타공)
A▣(외경)
H(링높이)
P(전면높이)
Q(총높이)
R(오버랩)
날개수
RD-200
200
270 x 415
300 x 450
60
50
110
5
3
RD-200
200
270 x 565
300 x 600
60
57
117
5
4
RD-250
(타원)
250
270 x 415
300 x 450
100
50
150
5
3
RD-250
200
270 x 565
300 x 600
100
57
157
5
4
RD-300
(타원)
250
270 x 565
300 x 600
100
57
157
5
4
※ 전면 Size(A)는 가ㆍ감이 가능합니다.
※ 명시되지 않은 중간 Size도 제작이 가능하므로 기타사항은 당사 기술부에 문의 바랍니다.
